ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕТЫРЕХТАКТНЫХ ЛОДОЧНЫХ МОТОРОВ HONDA


Параметр

Honda BF2.3Honda BF5Honda BF8Honda BF10Honda BF15Honda BF20
ДВИГАТЕЛЬ

Тип двигателя

OHC, 1 цилиндрOHC, 1 цилиндрOHC, 2 цилиндраOHC, 2 цилиндраOHC, 2 цилиндраOHC, 2 цилиндра

Рабочий объём двигателя (см. куб.)

57127222222350350

Диаметр x Ход поршня (мм)

45 x 3660 x 4558 x 4258 x 4259 x 6459 x 64

Количество клапанов

224444

Диапазон оборотов при полностью открытой заслонке

5000-60004000-50004500-55005000-60004500-55005000-6000

Номинальная мощность л.с. (кВт)

2.3 (1.7)5 (3.7)8 (5.9)10 (7.3)15 (11.0)20 (14.7)

Система охлаждения

водяное охлаждениеводяное охлаждениеводяное охлаждение

Система питания

1 карбюратор1 карбюратор1 карбюратор с успокоительным насом

Система зажигания

транзисторнаяэлектронная PGM-IGэлектронная PGM-IGэлектронная PGM-IGэлектронная PGM-IGэлектронная PGM-IG

Система выпуска

в водув водув воду через ступицу гребного винта
ПРИВОД

Передаточное отношение

2.422.12.332.332.082.08

Положение переключения передач

вперед-нейтраль
360° поворот
вперед-назад-нейтраль
ОБОРУДОВАНИЕ

Мощность генератора
переменного тока

нет
(имеющийся тип)
12А (модели с электрическим стартером)
6А (модели с ручным запуском)
12А12А

Размер винта (дюймы)

7 1/4 x 4 3/47 7/8 x 6 2/3S:9 1/4 x 9, L:9 1/4 x 89 1/4 x 109 1/4 x 10

Гребной винт: число лопастей

334444

Наличие индикатора давления

смотровое стеклоестьестьестьестьесть

Наличие индикатора перегрева

нетнетестьестьестьесть

Наличие ограничителя оборотов

нетестьестьестьестьесть

Наличие аварийного выключателя

естьестьестьестьестьесть

Отделитель воды / топлива

нетнетнетнетнетнет

Возможность регулирования
тяговой мощности

нетнетестьестьестьесть

Управление

румпельнорумпельнодистанционное / румпельнодистанционное / румпельно

Система запуска

ручной стартерручной стартерэлектрический / ручной стартерэлектрический / ручной стартер

Длина вала

S или LS или LS или L или XS или L или XS или LS или L

Вынос винта из воды

ручнойручнойручнойручнойэлектрический / ручной

Изменение наклона двигателя

ручное
4-ступенчатое
ручное
5-ступенчатое
ручное
5-ступенчатое
ручное
5-ступенчатое
ручное
5-ступенчатое
ручное
5-ступенчатое
РАЗМЕРЫ

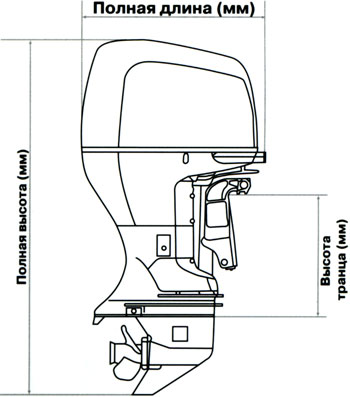

Полная длина (мм)

410525610610650650

Полная ширина (мм)

280350345345350350

Полная высота (мм)

945 (S) - 1100 (L)1005 (S) - 1135 (L)1107 (S) - 1237 (L)
1377 (X)
1107 (S) - 1237 (L)
1377 (X)
1110 (S) - 1240 (L)
1380 (X)
1110 (S) - 1240 (L)
1380 (X)

Высота транца (мм)

418 (S) - 571 (L)445 (S) - 572 (L)433 (S) - 563 (L)
703 (X)
433 (S) - 563 (L)
703 (X)
433 (S) - 563 (L)433 (S) - 563 (L)

Сухая масса, длинный вал, кг

13.52844.544.549.549.5

Сухая масса, короткий вал, кг

12.527.5424246.546.5


Параметр

Honda BF25Honda BF30Honda BF40Honda BF50Honda BF75Honda BF90
ДВИГАТЕЛЬ

Тип двигателя

OHC, 3 цилиндраOHC, 3 цилиндраDOHC, 3 цилиндраDOHC, 3 цилиндраOHC, 4 цилиндраOHC, 4 цилиндра

Рабочий объём двигателя (см. куб.)

55255280880814961496

Диаметр x Ход поршня (мм)

61 x 6361 x 6370 x 7070 x 7073 x 89.473 x 89.4

Количество клапанов

666616vtec 16

Диапазон оборотов при полностью открытой заслонке

5000-60005000-60005000-60005500-60005000-60005300-6300

Номинальная мощность л.с. (кВт)

25 (18.7)30 (22.1)40 (29.8)50 (36.8)75 (55.87)90 (67.05)

Система охлаждения

водяное охлаждениеводяное охлаждениеводяное охлаждение

Система питания

4 карбюратора с успокоительным насомэлектронный впрыск топлива

Система зажигания

конденсаторная PGM-IGконденсаторная PGM-IGэлектронное управление

Система выпуска

в воду через ступицу гребного винтав воду через ступицу гребного винта
ПРИВОД

Передаточное отношение

2.082.082.092.092.332.33

Положение переключения передач

вперед-назад-нейтральвперед-назад-нейтральвперед-назад-нейтраль
ОБОРУДОВАНИЕ

Мощность генератора
переменного тока

10А10А10А12В - 44А12В - 44А

Размер винта (дюймы)

9 1/4 x 129 1/4 x 1211 1/4 x 1311 1/4 x 13опцияопция

Гребной винт: число лопастей

3333опция: 3 или 4 лопасти

Наличие индикатора давления

естьестьестьестьестьесть

Наличие индикатора перегрева

естьестьестьестьестьесть

Наличие ограничителя оборотов

естьестьестьестьестьесть

Наличие аварийного выключателя

естьестьестьестьестьесть

Отделитель воды / топлива

нетнетнетнетвстроенныйвстроенный

Управление

дистанционное / румпельнодистанционное / румпельноуниверсальный набор тросов

Система запуска

электрический стартерэлектрический стартерэлектрический стартер

Длина вала

S или LS или LS или LS или LL или XL или X

Вынос винта из воды

ручнойручнойполный и частично гидравлический или газовый

Изменение наклона двигателя

ручное
5-ступенчатое
ручное
5-ступенчатое
полное и частично гидравлическое
или ручное 5-ступенчатое
полное
и частично гидравлическое
РАЗМЕРЫ

Полная длина (мм)

640640685685746746

Полная ширина (мм)

375375370370449449

Полная высота (мм)

1195 (S) - 1320 (L)1195 (S) - 1320 (L)1260 (S) - 1365 (L)1260 (S) - 1365 (L)1566 (L) - 1693 (XL)1566 (L) - 1693 (XL)

Высота транца (мм)

431 (S) - 552 (L)431 (S) - 552 (L)416 (S) - 521 (L)416 (S) - 521 (L)537 (L) - 664 (X)537 (L) - 664 (X)

Сухая масса, сверхдлинный вал, кг

----168169

Сухая масса, длинный вал, кг

72.572.59494162163

Сухая масса, короткий вал, кг

70.570.587.589.5--


Параметр

Honda BF115Honda BF135Honda BF150Honda BF175Honda BF200Honda BF225
ДВИГАТЕЛЬ

Тип двигателя

OHC, 4 цилиндраDOHC, 4 цилиндраDOHC, 4 цилиндраOHC, 6 цилиндров, V60°

Рабочий объём двигателя (см. куб.)

225423542354347134713471

Диаметр x Ход поршня (мм)

86 x 9787 x 9987 x 9989 x 9389 x 9389 x 93

Количество клапанов

1616VTEC 162424VTEC 24

Диапазон оборотов при полностью открытой заслонке

5000-60005000-60005000-60005500-60005000-60005000-6000

Номинальная мощность л.с. (кВт)

115 (85.8)135 (99.36)150 (110.3)175 (128.7)200 (147.1)225 (165.5)

Система охлаждения

водяное охлаждениеводяное охлаждениеводяное охлаждение

Система питания

электронный впрыск топливаэлектронный впрыск топливаэлектронный впрыск топлива

Система зажигания

электронная PGM-IGэлектронная PGM-IGэлектронная PGM-IG

Система выпуска

в воду через ступицу гребного винтав воду через ступицу гребного винта
ПРИВОД

Передаточное отношение

2.002.142.141.871.871.87

Положение переключения передач

вперед-назад-нейтральвперед-назад-нейтральвперед-назад-нейтраль
ОБОРУДОВАНИЕ

Мощность генератора
переменного тока

40А40А40А60А60А60А

Размер винта (дюймы)

опцияопцияопцияопцияопцияопция

Гребной винт: число лопастей

опция: 3 или 4 лопастиопция: 3 или 4 лопастиопция: 3 или 4 лопасти

Наличие индикатора давления

естьестьестьестьестьесть

Наличие индикатора перегрева

естьестьестьестьестьесть

Наличие ограничителя оборотов

естьестьестьестьестьесть

Наличие аварийного выключателя

естьестьестьестьестьесть

Отделитель воды / топлива

нетвстроенныйвстроенныйвстроенныйвстроенныйвстроенный

Управление

дистанционноедистанционноедистанционноедистанционноедистанционноедистанционное

Система запуска

электрический стартерэлектрический стартерэлектрический стартер

Длина вала

L или XL или XL или XL или X или XXL или X или XXL или X или XX

Наличие обратного вращения

нетна валах L или Xна валах L или Xна валах X или XXна валах X или XXна валах X или XX

Вынос винта из воды

полный и частично гидравлическийполный и частично гидравлический

Изменение наклона двигателя

полное и частично гидравлическоеполное и частично гидравлическое
РАЗМЕРЫ

Полная длина (мм)

824845845920920920

Полная ширина (мм)

552580580625625625

Полная высота (мм)

1648 (L) - 1774 (X)1665 (L) - 1790 (X)1665 (L) - 1790 (X)1670 (L) - 1800 (X) - 1925 (XX)

Высота транца (мм)

537 (L) - 664 (X)508 (L) - 635 (X)508 (L) - 635 (X)508 (L) - 635 (X) - 762 (XX)

Сухая масса, ультрадлинный вал, кг

----272274

Сухая масса, сверхдлинный вал, кг

224217217267267269

Сухая масса, длинный вал, кг

219214214262262264


определение размеров лодочных моторов honda система регулировки угла наклона лодочных моторов honda обратное вращение винта лодочного мотора
  • S - короткий вал, L - длинный вал
  • X - сверхдлинный вал, XX - ультрадлинный вал
  • OHC - верхний распределительный вал
  • OHV - верхнее расположение клапанов
  • Информация о сухой массе: приводится информация для самой легкой конфигурации с данной длиной вала
  • Номинальная мощность всех подвесных моторов Honda определяется согласно методике NMMA
  • Двигатели BF40-BF225 оснащены датчиком скорости
  • Двигатели BF25-BF50 (версии с электроприводом) комплектуются тахометром и датчиком угла наклона в качестве стандартного оборудования.
  • Приведенные характеристики могут изменяться без предварительного уведомления

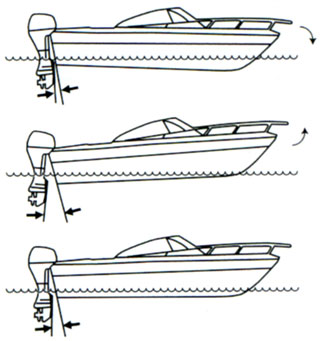

СИСТЕМА РЕГУЛИРОВКИ НАКЛОНА

Чрезмерный отрицательный угол наклона двигателя может вызвать нежелательное отклонение от курса, в то время как слишком большой положительный угол наклона может препятствовать стабильному движению судна, приподнимая его нос. Наша система контроля наклона позволит Вам найти оптимальный угол наклона в любое время, обеспечивая максимальную тягу в крейсерском режиме. Тщательная регулировка угла наклона двигателя может повысить обороты мотора вплоть до 400 оборотов в минуту.

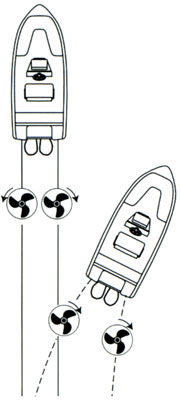

СИСТЕМА ОБРАТНОГО ВРАЩЕНИЯ

Для моделей BF135, BF150, BF200 и BF225 доступны версии двигателей с противоположным направлением вращения. При использовании пары обычных двигателей их винты вращаются в одном и том же направлении и создают сильный поворачивающий момент, приводящий к отклонению судна от курса. Чтобы компенсировать этот эффект, у моделей с обратным направлением вращения, гребной винт вращается в противоположном направлении относительно двигателя правого борта, обеспечивая идеально ровное и комфортное управление.
